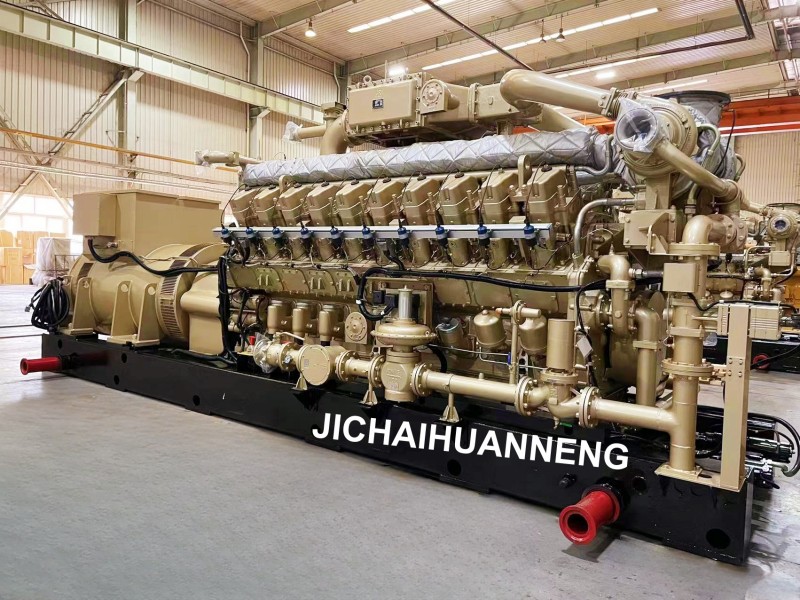

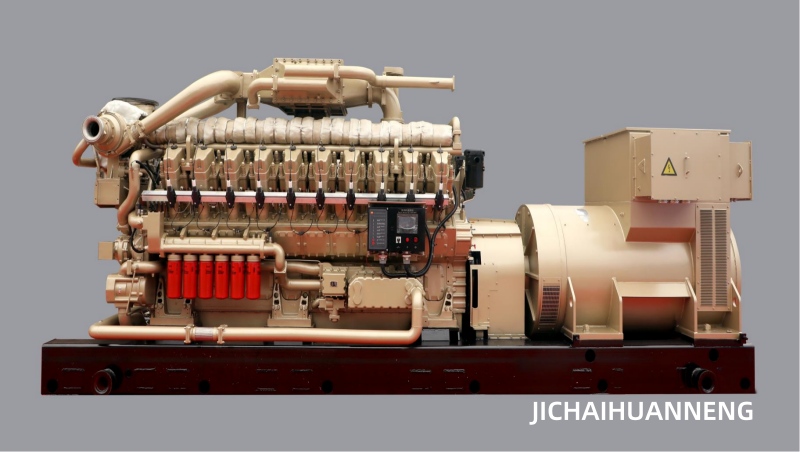

مجموعة توليد الغاز Jichai 1600GF20-T
تم تصميم وتصنيع محرك الغاز L16V200ZLT-2 مع محرك الغاز 16V كعينة النموذج. إنه محرك غاز ذي 16 فولت عالي الأداء يمكن أن يعتمد على غاز الوقود منخفض الضغط 、 ذكاء عالي 、 استهلاك حراري منخفض 、 ثبات مرتفع 、 انبعاث منخفض وطويل باستخدام الحياة.
يتكون نظام Gen Set من محرك الغاز الطبيعي ، ومولد ، وهيكل شائع ، اقتران مرن عالي ، خزانة تحكم وما إلى ذلك. تم تجهيز النظام بنظام مثالي من مدخل الغاز الطبيعي ، والكهرباء أو الهواء البدء (يعتمد على العميل) والتحكم الكهربائي ، والكشف عن الاهتزاز ، والكشف عن الضرب والأنظمة الأخرى. يتبنى المولد مولد الإثارة بدون فرش متزامن.
1)مولد الغاز |
||
نموذج مولد الغاز |
1600GF20-T |
|
نموذج محرك الغاز |
L16V200ZLT-2 |
|
القوة المقدرة |
1600 كيلو واط |
|
التردد المقنن |
50 هرتز |
|
عامل القدرة المقدر |
0.8 （LAG） |
|
الجهد المقنن |
6.3kV |
|
السرعة المقدرة |
1000r/دقيقة |
|
الكفاءة الكهربائية |
40 ٪ |
|
وضع التبريد |
تبريد الماء |
|
وضع التشغيل |
التحكم الكهربائي |
|
نموذج الاتصال |
اقتران مرن |
|
تنظيم الجهد المستقر |
<± 2.5 ٪ |
|
تقلب الجهد |
± 0.5 ٪ |
|
تنظيم الجهد الفوري |
-15 ٪ ～+20 ٪ |
|
وقت استرداد الجهد |
1.5s |
|
تنظيم التردد المستقر |
0 ～ 5 ٪ （قابل للتعديل） |
|
تقلب التردد |
0.5 ٪ |
|
تنظيم التردد الفوري |
± 10 ٪ |
|
وقت استرداد التردد |
7 ق |
|
الأبعاد العامة |
6500 × 2335 × 2786 مم |
|
وزن |
27t （بدون الرادياتير） |
|
2） بيانات محرك الغاز |
||
مودل |
L16V200ZLT-2 |
|
فول |
الغاز الطبيعي |
|
يكتب |
أربعة سكتة دماغية ， اشتعال قابس الشرارة ، وتبريد الماء ، وتوربو توربيني وذوي تبريده. |
|
عدد ترتيب الأسطوانة والأسطوانة |
16V |
|
التجويف × السكتة الدماغية |
200mm × 255mm |
|
السرعة المقدرة |
1000r/دقيقة |
|
القوة المقدرة |
1700 كيلو واط |
|
ضغط إمداد الغاز |
1 ～ 4BAR |
|
استهلاك الغاز |
≤9000kj/كيلو واط ساعة |
|
استهلاك لوب زيت |
≤0.3 جم/كيلوواط · ح |
|
طريقة التشحيم |
الضغط وتشحيم البقع/ |
|
طريقة البدء |
كاتب بداية كهربائية/محركات الهواء |
|
اتجاه الدوران |
عكس اتجاه عقارب الساعة (مواجهة دولاب الموازنة) |
|
3） بيانات المولد/ 发电机技术参数 |
||
القوة المصنفة/ |
1600 كيلو واط |
|
الجهد المقنن |
6.3kV |
|
تصنيف التيار |
183A |
|
التردد المقنن |
50 هرتز |
|
عامل القوة |
0.8 (تأخر) |
|
السرعة المقدرة |
1000r/دقيقة |
|
وضع الاتصال |
ذ |
|
درجة العزل |
ح |
|
ارتفاع |
≤1000m |
|
مستوى الحماية |
IP23 |
|
وضع التهوية |
التهوية الذاتية (IC01) |
|
وضع الإثارة |
الإثارة الذاتية الدائمة والجهد المستمر (AVR) |
|
اتجاه الدوران |
في اتجاه عقارب الساعة (تم عرضه من نهاية محرك المولد) |
|
