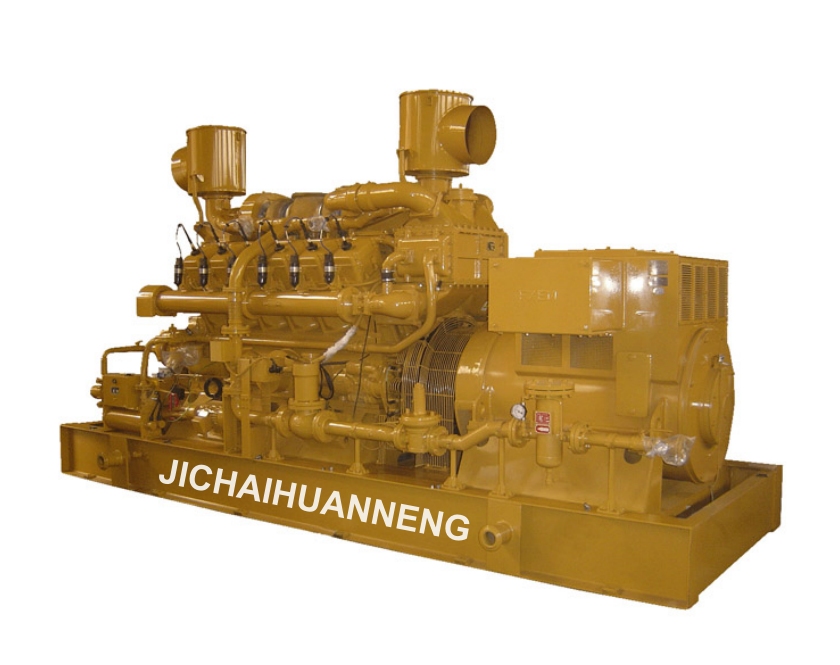

مجموعة مولدات الغاز الطبيعي بقدرة 800 كيلو وات
800 كيلو واط طبيعيمولد الغازيعتمد محرك Jichai 12V190
المعدات الأساسية:
محرك الغاز الطبيعي، المولد، قارنة التوصيل، مدخل الهواء ونظام العادم، كاتم الصوت، الخزانة
سمات:
ذكاء عالي مع سرعة محرك منخفضة، استهلاك منخفض للوقود، متطلبات جودة غاز منخفضة
تم تصميم وتصنيع Jichai Brand Generator ليكون سهل التشغيل، وتكلفة صيانة منخفضة، وذكاء عالي مع سرعة محرك منخفضة، واستهلاك منخفض للوقود، ومتطلبات جودة غاز منخفضة، وقدرة على التكيف البيئي القوي، واستقرار عالٍ وتقلب منخفض. 400 كيلو وات طبيعيمولد الغازأمر مرغوب فيه لحل الطاقة الصناعية.
المواصفات الرئيسية لمجموعة مولدات الغاز
نموذج |
800GF-TK |
نموذج محرك الغاز |
M12V190ZDT-2 |
|
القوة المصنفة |
800 كيلو واط/1000 كيلو فولت أمبير |
المولد |
سلسلة سيمنز |
|
الفولطية |
400 فولت |

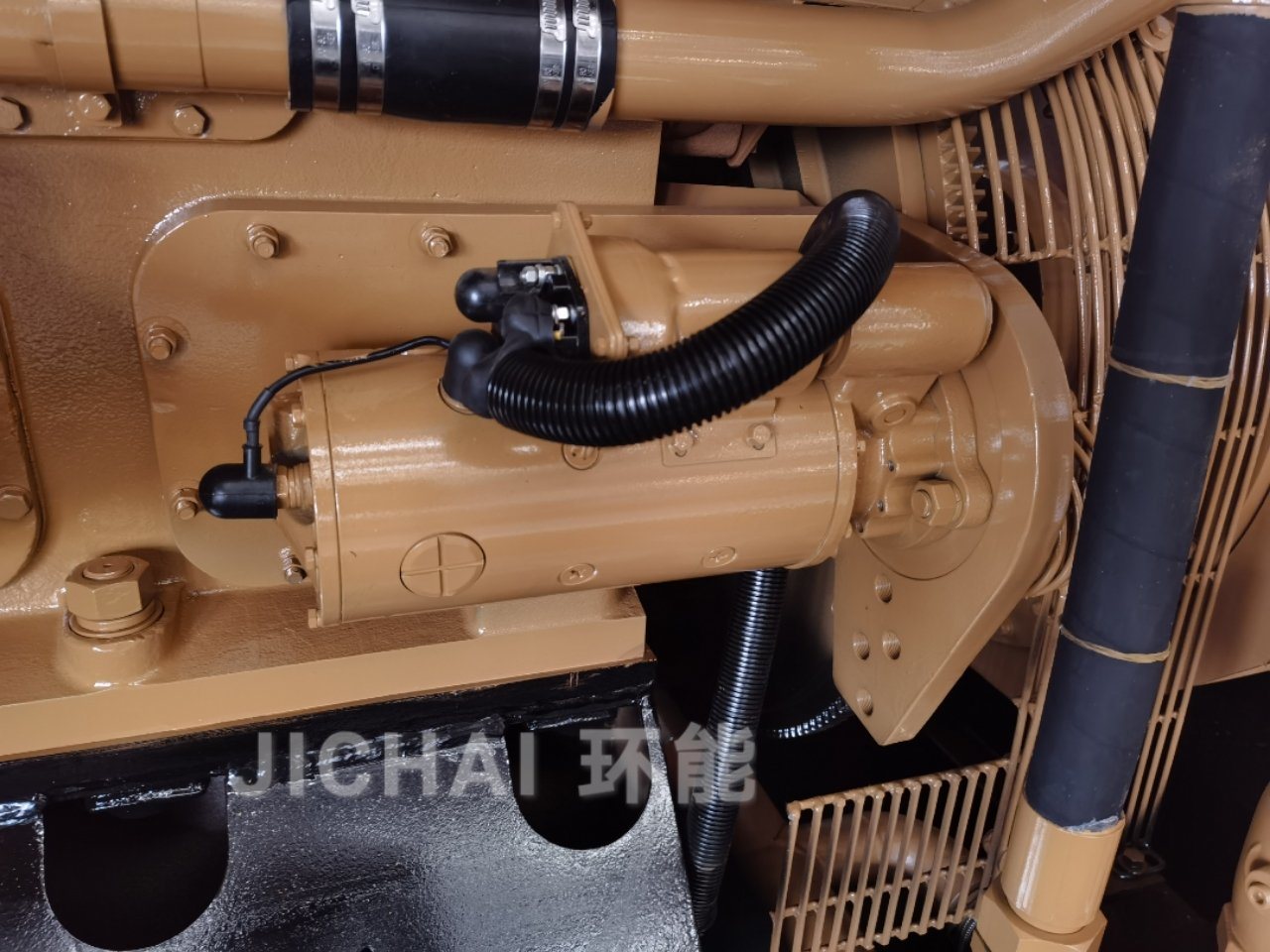

طريقة البدء |
بداية كهربائية 24 فولت تيار مستمر |
|
تصنيف سريع |
1000 دورة في الدقيقة |
تنظيم الجهد |
تلقائي |
|
تردد مصنف |
50 هرتز |
وضع التبريد |
إغلاق نوع الماء بارد |
|
التصنيف الحالي |
902 أ |
استهلاك الحرارة |
9800 جنيه إسترليني/كيلوواط ساعة |
|
عامل القوى |
0.8 متخلفة |
البعد (مم) |
5120x2040x2219 ملم |
|
وضع التحكم |
التحكم الكهربائي |
الوزن الصافي / كغ) |
12000 |
الأداء الكهربائي الرئيسي لمولد الغاز
الجهد االكهربى |
|||
تنظيم مستقر |
تنظيم لحظي |
وقت الانتعاش |
التقلب |
±2.5% |
+20% |
2 س |
1% |
تكرار |
|||
تنظيم مستقر |
تنظيم لحظي |
وقت الانتعاش |
التقلب |
0-5% قابل للتعديل |
+10%،-12% |
<10 س |
1% |
المواصفات الرئيسية لمحرك الغاز
نموذج |
M12V190ZDT-2 |
القوة المصنفة |
800 كيلو واط/1000 كيلو فولت أمبير |
عدد وتخطيط الاسطوانات: |
12 سلندر، من النوع V، زاوية متضمنة 60 درجة |
يكتب |
أربع أشواط، نوع مغلق مبرد بالماء، مزود بشاحن توربيني، إشعال إلكتروني، منظم سرعة إلكتروني |
نوع الاشتعال |
اشتعال شمعة الإشعال |
مطلوب ضغط الغاز المدخول |
7-9 كيلو باسكال |
السكتة الدماغية |
190´210 ملم |
حاكم السرعة |
(وودوارد) EGS-02 الحاكم الكهربائي |
استهلاك النفط |
0.6 جنيه استرليني جرام/كيلوواط ساعة |
إجمالي سعة زيت التشحيم (لتر) |
200 لتر |
درجة حرارة العادم (قبل التوربين) |
680 درجة مئوية |
فترة إصلاح ثقيلة |
36,000 ساعة |
المواصفات الرئيسية للمولد
نموذج المولد |
نموذج مثير |
فئة العزل |
اتصال |
تبريد |
نوع الهيكل |
1FC5456-6TA42 (سيمنز) |
فرش |
الفئة ف |
3 مراحل، 4 أسلاك |
تبريد الهواء |
يتم تجميع AVR ومنظم التدلى التفاعلي في المولد |
(يرجى ملاحظة: تم اختبار البيانات الموضحة في الجدول أعلاه في ظل ظروف العمل القياسية: 25 ديسمبر مئوية، الضغط الجوي 100 كيلو باسكال، الرطوبة النسبية 30%، الارتفاع <1000 متر.)
لوحة التحكم
لوحة التحكم هي من نوع اللوحة، هيكل عمودي، الموديل هو GPL500. لوحة التحكم مجهزة بعدادات توضح المعلمات المختلفة لحالة التشغيل ومفتاح الهواء الأوتوماتيكي والمؤقت. جميع الخلايا الكهربائية تمتلك ثلاث وظائف واقية.
يمتلك المولد وظائف المراقبة والحماية التلقائية التالية:
أ) إنذار صوتي أو مرئي لـ:
- ارتفاع درجة حرارة الزيت والماء
- انخفاض ضغط الزيت
- أكثر من الحالي
- دائرة مقصورة
- السرعة الزائدة
- السلطة العكسية
ب) الاغلاق ل:
- انخفاض ضغط الزيت
- السرعة الزائدة
- دائرة مقصورة
- السرعة الزائدة
- السلطة العكسية
ج) الرحلة من أجل:
- الإفراط في التيار
- دائرة مقصورة
- السلطة العكسية
لا يستطيع المولد توفير الطاقة مباشرة للتحميل فحسب، بل يمكن أيضًا تشغيله بالتوازي.
جهاز اختياري
حاوية فولاذية عازلة للصوت (مظلة مخففة للصوت)
CHP / التوليد المشترك للطاقة / CCHP Trigeneration
ATS ولوحة التزامن الموازية
سخان الزيت والماء
