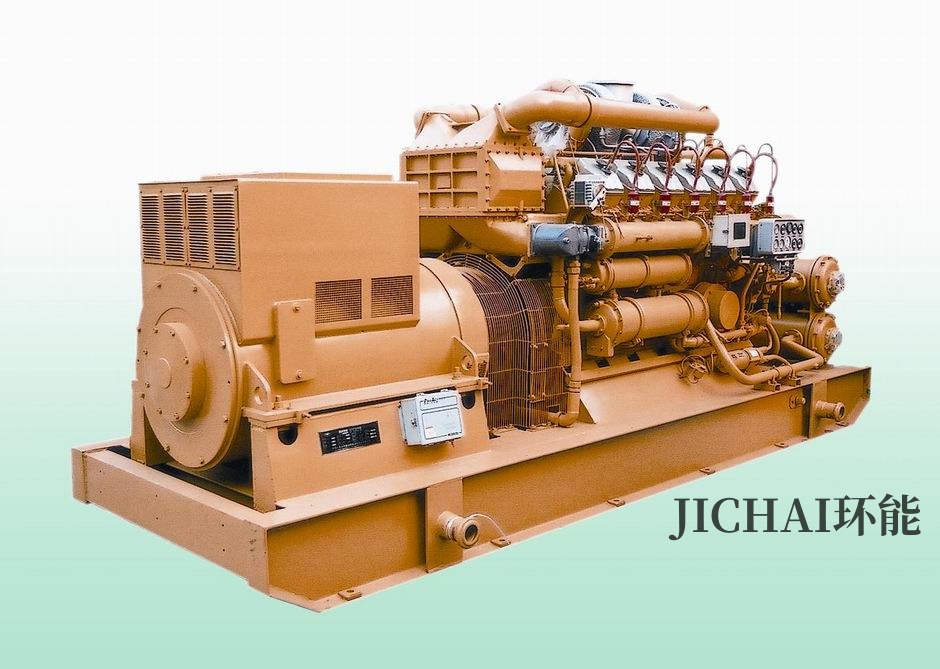

625kVA مولد محرك الكتلة الحيوية
فوائد توليد طاقة غاز الكتلة الحيوية:
1- توليد الطاقة المتجددة من النفايات
2. الحد من انبعاثات الكربون
3-اقتصاديًا في إنتاج الطاقة الكهربائية في الموقع وتقليل خسائر النقل
4. تكنولوجيا مجربة وفعالة من حيث التكلفة
مولد الكتلة الحيوية 500kW هو جهز مع محرك الغاز M12V190ZL مثل أصلي السلطة و تمتلك ما يلي من الدرجة الأولى سمات والوظائف:
أ) يمكن أن يكون جهد الخرج 400 فولت ، 6300 فولت ، 10500 فولت ، خفض ال تمهيدي التمويل و الهرولة يكلف.
ب) التجويف الكبير 190 مم يضمن لها بدون توقف عادي قوة انتاج.
ج) الأوسط سرعة من 1000 دورة في الدقيقة يضمن مزود حياة.
د) الطموح الطبيعي يضمن حماية من الفحم فراش توصيل الميثان.
ه) سهل صيانة وانخفاض مستوى الضجيج.
المعلمات الرئيسية لمجموعات مولدات محرك الغاز
نموذج |
500GFM |
نموذج محرك الغاز |
M12V190ZL |
|
القوة المصنفة |
500 كيلو واط |
المولد |
مولد فرش متزامن |
|
الفولطية |
400 فولت |
فئة العزل |
F |
|
تصنيف سريع |
1000 دورة في الدقيقة |
تنظيم الجهد |
تلقائي |
|
تردد مصنف |
50 هرتز |
فئة الحماية |
IP23 |
|
التصنيف الحالي |
902A |
طريقة التبريد |
التبريد بالماء مع المبرد والمروحة |
|
عامل القوى |
0.8 تخلف |
الأبعاد (مم) |
5750 × 2650 × 2500 مم |
|
وضع التحكم |
تحكم كهربائي |
الوزن الصافي / كغ) |
14500 كجم |
الأداء الكهربائي الرئيسي لمولد الغاز
الجهد االكهربى |
|||
تنظيم مستقر |
التنظيم الفوري |
وقت الانتعاش |
تقلب |
± 2.5٪ |
+ 20٪ |
2 ق |
1٪ |
تكرار |
|||
تنظيم مستقر |
التنظيم الفوري |
وقت الانتعاش |
تقلب |
0-5٪ قابل للتعديل |
≤ ± 10٪ |
<7 ق |
1٪ |
المواصفات الرئيسية لمحرك الغاز
يكتب |
M12V190ZL |
عدد الاسطوانات |
12 |
ترتيب الاسطوانة |
الماء ، 60 درجة |
قطر الاسطوانة x السكتة الدماغية |
190 × 210 مم |
عدد الأشخاص النازحين داخليا |
71.5 L |
نوع المدخول |
شاحن توربيني ومبرد داخلي |
الطاقة المقدرة ، كيلوواط |
750 |
السرعة المقدرة ، ص / دقيقة |
1000 |
غاز ضغط الإدخال ، كيلو باسكال |
5-10 |
درجة حرارة العادم قبل الشاحن التوربيني ، درجة مئوية |
≤650 |
جهاز السلامة والحماية لمولد الغاز
جهد الخرج منخفض جدًا / إنذار مرتفع جدًا وتوقف |
مرحلة واحدة من التنبيه مشكلة الاتصال والتوقف |
التردد مرتفع جدا / منخفض جدا التنبيه والتوقف |
إنذار ارتفاع درجة حرارة مياه التبريد |
إنذار الطاقة العكسي وكسر الفرامل |
درجة حرارة زيت التشحيم إنذار عالية جدًا |
إنذار الزائد وكسر الفرامل |
ضغط زيت التشحيم إنذار منخفض للغاية والتوقف |
تجاوز إنذار السرعة والتوقف |
جهد البطارية إنذار منخفض للغاية |
منع الانفجار لمدخل الهواء وعلبة المرافق |
حماية تسرب الغاز |
لوحة التحكم
لوحة التحكم هي نوع اللوحة ، الهيكل الرأسي ، عارضه ازياء هو GPL500. لوحة التحكم هي استعدت مع متر عرض أكثر من القليل معلمات العامل حالة المحوسبه هواء تبديل والموقت. كل من تعمل بالطاقة الكهربائية تمتلك الخلايا ثلاث وظائف واقية من الواجهة.
يمتلك المولد ما يلي المحوسبه الرصد و حماية وظائف:
أ) إنذار صوتي أو مرئي لـ:
- ارتفاع درجة حرارة الزيت والماء
- انخفاض ضغط الزيت
- أكثر من الحالي
- دائرة مقصورة
- السرعة الزائدة
- عكس القوة
ب) الإغلاق من أجل:
- انخفاض ضغط الزيت
- السرعة الزائدة
- دائرة مقصورة
- السرعة الزائدة
- عكس القوة
ج) رحلة خارج من أجل:
- زيادة التيار
- دائرة مقصورة
- عكس القوة
لا يمكن للمولد فقط توفير الطاقة مباشرة للتحميل ولكن يمكن أيضًا تشغيله بشكل متوازٍ.
جهاز اختياري
حاوية فولاذية عازلة للصوت (مظلة مخففة للصوت)
CHP / التوليد المشترك للطاقة / التوليد الثلاثي لـ CCHP
ATS والتزامن لوحة Parallelling
سخان الزيت والماء
التعبئة والتسليم : حالة خشبية / حالة خشب رقائقي
1) سيتم تغطية المولد بصناديق أو كرتون من الخشب الرقائقي ؛
2) لوحة التحكم والبطاريات والكابلات الكهربائية معبأة بصناديق أو كرتون من الخشب الرقائقي ؛
3) يتم وضع أنابيب العادم وكاتم صوت المحرك في الحاوية بدون تغليف.
